方法 | 轉動噪聲的測量方法

本文爲GBT15298-1994標准中介紹的電位器轉動噪聲方法A

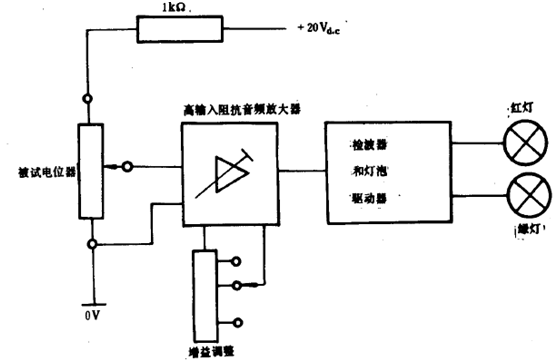

電位器轉動噪聲測試儀電路示于下圖

該儀器基本上是一個具有可調增益的音頻放大器，放大器的轉出信號反饋給一個二極管檢測器控制彩色燈。當信號輸入達到某個預定的極限電平時，彩色燈就發亮。

用這種儀器來指示電位器的噪聲轉出超過或低于某個預定的極限電平。該儀器要提供一個具有電源內阻爲1000Ω和20V的直流電壓加到電位器上。

對放大器的頻率響應規定如下：

--在60Hz和20kHz上，零電平以下6dB.

--在20Hz和45kHz上，零電平以下20dB.

--在80KHz和所有更高頻率上，零電平以下30dB或更多。

取1000Hz爲零電平。

在大約爲1000Hz的頻率下使紅燈發亮的預定的輸入電平爲：

4.7-6.8-10-15-22-33-47-68-100-150-220mVr.m.s.

如果放大器響應低頻響應過分延伸，則在進行規律B和C的電位器試驗時，0.5Hz工作頻率的諧波可能對很低噪聲電位器的噪聲讀數產生明顯的誤差。爲了避免這種情況，放大器應設計成在低于50Hz迅速地截止。

電路應保持短暫的噪聲持續時間能使紅燈發亮足夠長的時間，以便于進行觀察。

第二電路在大約爲預定電平的1/10處工作，並且綠燈發亮。因爲電位器噪聲電平低于極限的1/10是不大可能的，所以綠燈亮時表示電位器合格，而紅燈亮時表示電位器不合格。
